Atölyede hava hortumunu zeminden kaldırır, tezgah çevresini açık tutar ve hortum ucunun sürekli aranmasını önler. Havalı el aletiyle çalışan her tezgah, hava hortumunun nereye toplanacağı sorusuyla karşılaşır. Makara bu soruyu tek bir sabit montaj noktasında yanıtlar.

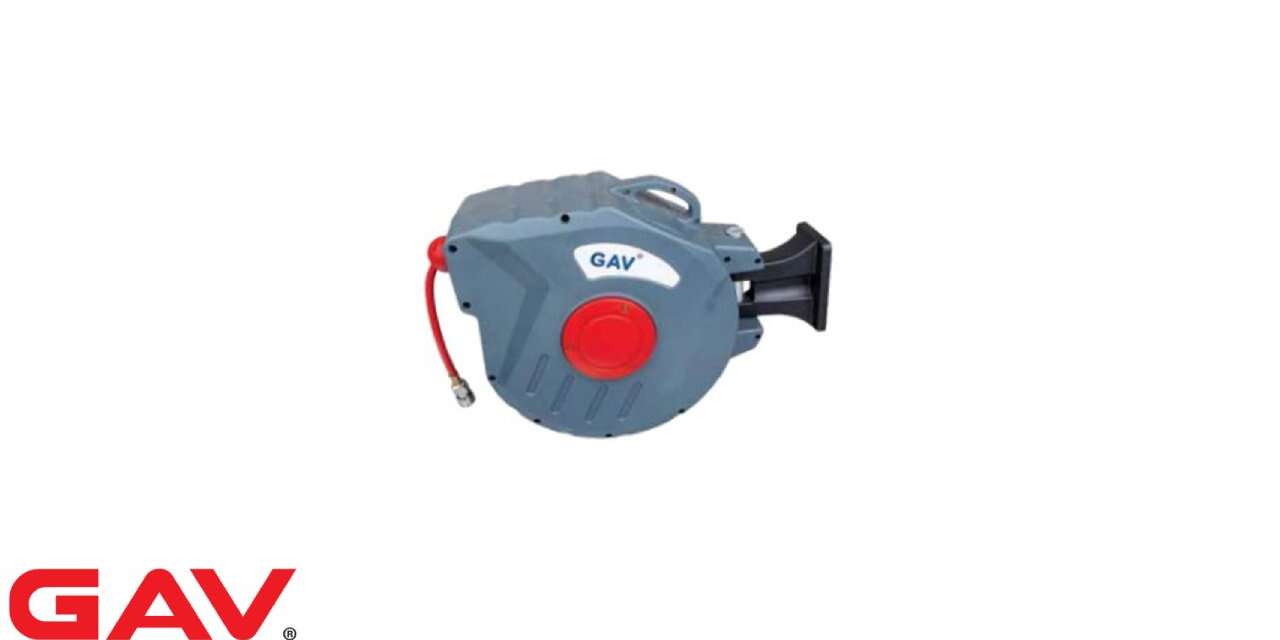

Makaralı Hava Hortumu Nedir?

Makara üç ana parçadan oluşur: hava hortumunu taşıyan tambur, tamburu döndüren geri sarma yayı ve istenen boyda durmayı sağlayan kilit. Operatör hortumu çeker, kilit devreye girer ve hava hortumu o uzunlukta sabit kalır. Kısa bir çekiş kilidi çözer, geri sarma yayı hortumu tambura toplar. Basınçlı hava bu sırada döner girişten geçerek havalı el aletine kesintisiz ulaşır. Hava hortumu böylece her vardiya sonunda aynı montaj noktasına döner.

• Tambur gövdesi: hava hortumunun sarıldığı ana taşıyıcı
• Geri sarma yayı: hortumu tambura toplayan mekanizma
• Kilit tırnağı: hava hortumunu istenen boyda sabitleyen parça
• Döner giriş bağlantısı: hat basıncını tambura aktaran geçiş
• Montaj braketi: makarayı duvara, tavana veya kolona sabitleyen parça
• Hortum stoperi: ucun tambura girmesini engelleyen tampon

Serbest Hortum Atölyede Hangi Sorunları Yaratır?

Serbest hava hortumu atölyede üç ayrı kayıp üretir: takılma riski, dış kılıf aşınması ve toplama süresi. Zeminde duran hortum forklift tekerleğinin ve kriko ayağının altında kalır. Servis kanalı ağzında biriken hortum, kanala inen ekibin geçişini daraltır. Dış kılıf yağ ve talaşla temas ettikçe sertleşir. Operatör her havalı el aleti değişiminde hortumu yeniden düzenlemek zorunda kalır.

Tezgah çevresindeki düzeni kalıcı hale getirmek için makaralı hava hortumu tek bir toplama noktası oluşturur. Hortum kullanım dışındayken zeminde değil tamburda bekler. Bu düzen, iş güvenliği denetimlerinde ve vardiya devir teslimlerinde somut fark yaratır.

Çalışma Alanı Kazanımı Nasıl Ortaya Çıkar?

Alan kazanımı, hava hortumunun yatay eksenden düşey eksene taşınmasıyla ortaya çıkar. Tavana veya duvara monte edilen tambur, atölye zeminindeki hortum izini tamamen kaldırır. Operatör tezgah çevresinde döner, hortum ise erişim yarıçapı boyunca onu yukarıdan takip eder. Aynı alanda ikinci bir alet arabası rahatça konumlanır.

• Zemin işaretleme çizgileri kesintisiz görünür kalır
• Araç lifti, kriko ve servis kanalı güzergahı boş kalır
• Havalı el aleti kablosu ile hava hortumu birbirine karışmaz
• Temizlik ekibi tezgah altını engelsiz süpürür

Montaj Noktası Ve Erişim Yarıçapı Seçimi

Montaj noktası, erişim yarıçapının merkezine gelecek biçimde seçilir. Tambur tezgahın tam ortasına değil, en sık çalışılan iki nokta arasına konumlandırılır. Yükseklik, sarkan hava hortumunun operatörün başına ve tezgah üstündeki parçaya değmeyeceği kotta belirlenir. Duvar montajında makaranın serbest dönüş açısı da hesaba katılır.

1. Atölyede en sık kullanılan iki çalışma noktasını zeminde işaretleyin
2. İki nokta arasındaki orta ekseni montaj hattı kabul edin
3. Tamburu bu eksende tavana veya duvar konsoluna sabitleyin
4. Hava hortumunu tam boy çekip erişim yarıçapının en uzak tezgaha ulaştığını doğrulayın
5. Geri sarma hareketini hat basıncı kesikken iki kez deneyin

Hortum Ezilmesi Tambur İle Nasıl Önlenir?

Hava hortumunun ömrü, ezilme ve keskin kıvrım sayısı azaldığında uzar. Tambur hortumu sabit yarıçapta sarar ve her sarımda aynı kıvrım geometrisini korur. Atölye zemininde bırakılan hortumda ise kıvrım noktası her seferinde başka yerde oluşur. Tekrarlayan farklı kıvrımlar iç örgüyü yorar ve basınçlı hava altında çatlak başlangıcı yaratır.

Geri sarma hızının kontrollü olması da hava hortumunun ömrünü doğrudan etkiler. Serbest bırakılan hortum tambura çarparak sarılır ve dış kılıf bu darbeyle yıpranır. Operatör hortumu elinde tutarak sarma hareketine eşlik eder. Böylece hem kılıf hem de makaranın kilit tırnağı korunur.

Bağlantı Noktalarının Korunması

Bağlantı noktaları, hava hortumu sürüklenme kuvvetinden kurtulduğunda korunur. Tamburun döner giriş bağlantısı hat basıncını burulma zorlaması olmadan aktarır. Havalı el aleti tarafındaki uç ise yalnızca kendi ağırlığını taşır. Zeminde sürüklenen hortumda aynı kuvvet doğrudan diş bölgesine biner ve basınçlı hava kaçağı başlatır.

Stoper parçası bu korumanın ikinci halkasıdır. Hortum ucu, tamburun hizasında durur ve tezgah kenarına çarpmadan bekler. Havalı el aleti bağlantısı her sabah aynı yükseklikte hazır bulunur.

Kurulum Öncesi Ölçüm Ve Model Seçimi

Kurulum öncesi ölçüm iki değeri netleştirir: en uzak tezgaha olan mesafe ve tamburun montaj yüksekliği. Bu iki değer hava hortumu boyunu ve montaj noktasını birlikte belirler. Ölçüm yapılmadan seçilen makara ya kısa kalır ya da gereksiz boy sarkıtır.

6. Montaj noktasından en uzak tezgaha yatay mesafeyi ölçün
7. Tamburun atölye zemininden montaj yüksekliğini bu değere ekleyin
8. Toplama bir metre pay bırakarak gereken hava hortumu boyunu belirleyin
9. Belirlenen boya ve montaj yüzeyine uyan makaralı hava hortumu modelini seçin

GAV Teknik makaralı hava hortumu grubunda MH-6512, MH-0810 ve MH-0815 kodlu modeller yer alır. Model seçimi ölçülen hortum boyuna, erişim yarıçapına ve atölyedeki montaj yüzeyine göre yapılır. Tek tezgahlı bir bakım noktası ile servis kanalı çevresindeki çok istasyonlu montaj hattı aynı tamburu istemez.

Makara modellerinin listesi şu sayfada sunulmaktadır: https://www.gavteknik.com/makarali-hava-hortumlari-c-8

Sıkça Sorulan Sorular

Makaralı Hava Hortumu Tavana Mı Yoksa Duvara Mı Monte Edilmelidir?

Montaj yüzeyi atölyedeki çalışma düzenine göre seçilir. Tezgah çevresinde her yöne dönülen bir noktada tavan montajı hava hortumunun serbest sarkmasını sağlar. Servis kanalı kenarındaki sabit tezgahta duvar konsolu yeterli kalır. Her iki durumda da tambur, en sık kullanılan iki çalışma noktası arasındaki eksene yerleştirilir ve erişim yarıçapı tam boy çekilerek doğrulanır.

Tambur Üzerindeki Hortum Tam Boy Açılmadan Kullanılabilir Mi?

Kullanılabilir, çünkü kilit mekanizması hava hortumunu istenen her boyda sabitler. Operatör yalnız ihtiyaç duyduğu uzunluğu çeker ve kalan bölüm tamburda sarılı kalır. Bu kullanım zemine inen hortum payını azaltır ve tezgah çevresinde takılma riskini düşürür. Havalı el aleti bırakıldığında kısa bir çekiş kilidi çözer, geri sarma yayı hortumu makara üzerine toplar.

Geri Sarma Mekanizması Kilitlenmezse Ne Yapılmalıdır?

Kilitleme sorununun ilk nedeni tırnak yuvasında biriken toz ve talaş birikintisidir. Hat basıncı kesilir, hava hortumu tamamen boşaltılır ve tamburun yan kapağı açılır. Tırnak yuvası temizlenir, geri sarma hareketi serbest bırakılır ve kilit birkaç kez denenir. Sorun sürerse makaralı hava hortumunun yay gerginliği ve tambur yatağı yetkili bir teknisyene kontrol ettirilir.

MH-6512, MH-0810 Ve MH-0815 Modelleri Arasındaki Fark Nedir?

Üç kod aynı makaralı hava hortumu ailesinin farklı kurulum ihtiyaçlarına karşılık gelir. MH-6512, MH-0810 ve MH-0815 modelleri hortum boyu ve montaj koşuluna göre ayrışır. Seçim, montaj noktasından en uzak tezgaha olan mesafe ve erişim yarıçapı ölçüldükten sonra yapılır. Ölçüme uymayan makara ya kısa kalır ya da atölye zeminine gereksiz boy sarkıtır.
