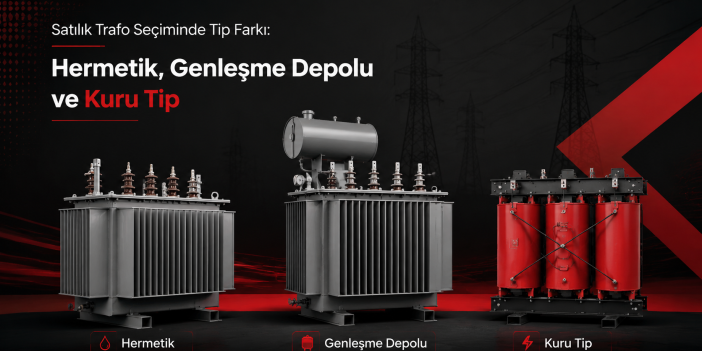

Satılık Trafo Seçiminde Tip Farkı: Hermetik, Genleşme Depolu ve Kuru Tip

Dağıtım transformatörlerini ayıran asıl unsur kVA değeri değil, yalıtımın hangi ortamda tutulduğu ve ısınan yağın hacim artışının nasıl karşılandığıdır. Hermetik tip, genleşme depolu tip ve kuru tip bu iki sorunun üç ayrı cevabıdır.

Kısa karşılığı şudur: bakım erişiminin sınırlı olduğu sahalarda hermetik tip, yağ durumunun düzenli izlendiği ve müdahale edilebilir kalması istenen tesislerde genleşme depolu tip, yağın hiç istenmediği iç mekan yerleşimlerinde kuru tip öne çıkar. Bu tercihlerin nedeni, üç yapının fiziksel olarak farklı çalışmasıdır.

Üç tipi ayıran iki yapısal soru

Bir dağıtım transformatörünün tipini iki soru belirler. Birincisi, sargıların yalıtımı ve soğutması hangi ortamda sağlanıyor. İkincisi, çalışma sırasında ısınan yalıtım sıvısının hacim artışı nereye gidiyor. Yağlı tiplerde yalıtım ve soğutma görevini aynı sıvı üstlenir. Kuru tipte ise bu görev katı yalıtım malzemesine ve havaya bırakılır, dolayısıyla ikinci soru gündeme bile gelmez.

Genleşme sorusu yağlı tipleri kendi içinde ikiye ayırır. Hermetik yapıda tank tamamen kapalıdır ve hacim değişimi gövdedeki dalgalı panellerin esnemesiyle karşılanır. Genleşme depolu yapıda ise tankın üzerine ayrı bir depo konur, yağ bu depoya doğru genleşir ve depo bir hava kurutucu üzerinden dış ortamla nefes alır. Aradaki bütün pratik farklar bu tek yapı kararından türer.

Hermetik tip ve hava temasının kesilmesi

Hermetik tipin belirleyici özelliği, yağın atmosferle temas etmemesidir. Oksijenin ve nemin giremediği kapalı bir hacimde yalıtım sıvısının yaşlanması yavaşlar. Yağ seviyesi takibi ve hava kurutucu değişimi gibi rutin bakım kalemleri de bu yapıda ortadan kalkar. Bunun karşılığı, tankın sahada açılmamasıdır: yağa müdahale ve sargı işlemleri atölye koşullarında yapılır.

Soğutma ONAN düzeninde çalışır, yani hem yağ hem hava doğal dolaşımla hareket eder, ek fan veya pompa bulunmaz. Ufuk Transformatör'ün hermetik tip ürün grubu 25 kVA ile 2500 kVA arasında ve 36 kV gerilim seviyesine kadar, alüminyum ve bakır sargı seçenekleriyle sunulur.

Genleşme depolu tip ve yağa erişimin korunması

Genleşme depolu tipte yağ, tankın üzerindeki depo sayesinde ısındıkça yer değiştirir ve depo bir silikajel hava kurutucu üzerinden nefes alır. Bu yapının pratik karşılığı yağa erişimdir. Numune alınabilir, seviye izlenebilir, gerektiğinde filtreleme veya tamamlama yapılabilir. Aynı güç sınıfında satılık trafo seçeneklerinin hem hermetik hem genleşme depolu olarak sunulmasının nedeni de budur. İki yapı, iki farklı bakım düzenine verilmiş iki ayrı cevaptır.

Bakım ekibi bulunan tesislerde yağa erişim bir avantajdır, çünkü yalıtım sıvısının durumu trafonun iç durumu hakkında erken uyarı verir. Aynı erişim küçük bir sorumluluk da getirir: silikajel doyduğunda renk değiştirir ve yenilenmesi gerekir, bu kalem ihmal edildiğinde nem doğrudan yağa geçer. Ufuk Transformatör'ün genleşme depolu tip ürünleri 1 kV, 6.3 kV, 15.8 kV ve 34.5 kV gerilim seviyelerinde, alüminyum ve bakır sargı seçenekleriyle yer alır.

Kuru tip ve yalıtım sıvısının devreden çıkması

Kuru tipte yağ yoktur. Yalıtım katı malzemeyle sağlanır, soğutma havayla olur. Pratik karşılığı nettir: yağ sızıntısı riski, yağ toplama düzeni ihtiyacı ve mineral yağın taşıdığı yangın yükü ortadan kalkar. Bina içine, bodrum katına veya insanların bulunduğu hacimlere yakın yerleşimlerde bu fark tek başına belirleyici olabilir.

Bedeli ise ortam hassasiyetidir. Toz, nem, kimyasal buhar ve iletken kirlilik kuru tipin yalıtım yüzeylerini doğrudan etkiler, çünkü arada koruyucu bir sıvı yoktur. Bu nedenle kuru tip, temiz ve kontrollü hacimlerde avantajlıdır, kirli veya açık ortamda ancak uygun bir koruma kabiniyle düşünülür. Ufuk Transformatör'ün kuru tip seçenekleri 130 kVA 7200 volt ve 150 kVA 8400 volt olarak sunulur, yani bu grup küçük güç sınıflarına odaklıdır.

Üç tipin aynı kriterlerle karşılaştırılması

Aşağıdaki tablo, üç yapının aynı sorulara verdiği cevapları yan yana koyar. Tabloyu bir sıralama listesi olarak değil, tesisin koşullarıyla eşleştirilecek bir davranış haritası olarak okumak gerekir.

Hangi çalışma koşulu hangi tipi öne çıkarır

Tip kararı, tesisin trafoya nasıl bakabildiğiyle doğrudan ilişkilidir. Aşağıdaki eşleşmeler kesin kural değil, ağırlıklı eğilimdir.

• Bakım ekibinin sürekli sahada bulunmadığı, erişimi zor veya uzak noktalar: kapalı tank ve düşük rutin bakım yükü nedeniyle hermetik tip öne çıkar.
• Bakım prosedürü oturmuş, yağ durumunun düzenli izlendiği tesisler: yalıtım sıvısına erişim imkanı verdiği için genleşme depolu tip tercih edilir.
• Bina içi, bodrum veya insan yoğunluğunun yüksek olduğu hacimler: yağ kaynaklı yangın yükü ve sızıntı önlemi gerektirmediği için kuru tip değerlendirilir.
• Tozlu, nemli veya kimyasal buhar taşıyan üretim ortamları: kuru tip ancak uygun koruma kabiniyle düşünülür, yağlı tipler bu ortamda daha korunaklıdır.
• Yük profilinde ani ve yüksek dalgalanma bulunan işletmeler: kısa süreli aşırı yükte yağın ısı kapasitesi tampon görevi gördüğü için yağlı tipler daha rahat değerlendirilir.

Bu koşulların ölçülmesi, montaj ve devreye alma işlemleri yetkili teknik ekip işidir. Tip kararının doğruluğu ancak trafonun gerçek çalışma sıcaklığı, gerilim seviyesi ve yük profili bilindiğinde değerlendirilebilir.

Tip seçimini yanlış yönlendiren varsayımlar

En sık karşılaşılan varsayım, kuru tipin her koşulda daha güvenli olduğudur. Yağın bulunmaması yangın yükünü ve sızıntı riskini azaltır, ancak kuru tip kirli, nemli veya tozlu bir ortamda korunmasız bırakıldığında yalıtım yüzeyleri hızla etkilenir. Güvenlik, tipin adından değil, tipin bulunduğu ortama uygunluğundan çıkar.

İkinci varsayım, hermetik tipin bakım gerektirmediğidir. Kapalı tank yağ seviyesi takibi ve kurutucu değişimi gibi kalemleri ortadan kaldırır, sargı direnci, izolasyon direnci ve gerilim çevirme oranı gibi ölçümleri ortadan kaldırmaz. Ufuk Transformatör'ün kendi laboratuvarında TS EN 60076 ve IEC 60156 kapsamında yaptığı ölçümler, tip fark etmeksizin trafonun gerçek durumu hakkında veri üretir.

Üçüncü varsayım, genleşme depolu yapının geride kalmış bir çözüm sayılmasıdır. Yağın izlenebilir ve müdahale edilebilir kalması, düzenli bakım yapan tesisler için hala geçerli bir nedendir. Aynı şekilde, aynı kVA değerini taşıyan iki trafonun birbirinin yerine geçeceğini varsaymak da hatalıdır. Gerilim seviyesi, sargı malzemesi ve yerleşim koşulu eşleşmediğinde güç sınıfının aynı olması tek başına bir anlam taşımaz.

Sık sorulan sorular

Hermetik tip bir trafonun sargısı yeniden sarılabilir mi

Sarılabilir. Hermetik tankın sahada açılmaması, trafonun onarılamayacağı anlamına gelmez. Tank atölye koşullarında açılır, sargı yenilenir, tank yeniden sızdırmaz hale getirilir ve trafo testlerden geçirildikten sonra teslim edilir. Ufuk Transformatör bu işlemi trafo sarımı, onarımı ve testi kapsamında yürütür.

Kuru tip transformatör açık sahada kullanılabilir mi

Doğrudan açık sahaya konulacak bir çözüm değildir. Kuru tipin yalıtımı hava ile temas halinde çalıştığı için yağmur, yoğuşma, toz ve kimyasal buhar performansı doğrudan etkiler. Açık alanda kullanılması gerekiyorsa, ortam koşullarına uygun bir koruma kabini ve havalandırma düzeniyle birlikte planlanır.

Silikajelin renginin değişmesi ne anlama gelir

Hava kurutucusundaki silikajel, genleşme deposuna giren havanın nemini tutar ve doyduğunda renk değiştirir. Renk değişimi, kurutucunun artık nem tutmadığını ve yenilenmesi ya da değiştirilmesi gerektiğini gösterir. Bu kontrol atlandığında nem yalıtım sıvısına geçer ve yağın delinme gerilimi düşer, bu da laboratuvar ölçümünde görünen ilk uyarılardan biridir.
